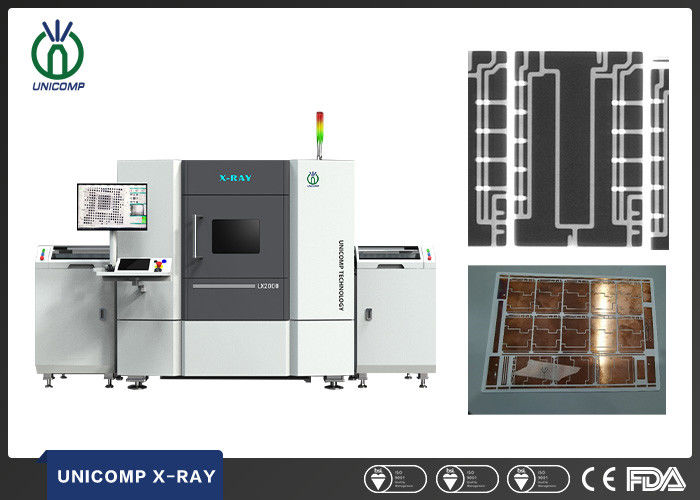

Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D

Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D
Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D

Duży Obraz :  Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNICOMP
Orzecznictwo: CE, FDA
Numer modelu: LX2000
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: can negotiate
Szczegóły pakowania: Drewniana obudowa, wodoodporna, antykolizyjna
Czas dostawy: 30 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 300 zestawów miesięcznie
Szczegółowy opis produktu
Kolor: Szary Imię: Maszyna do kontroli rentgenowskiej
Wniosek: SMT, EMS, BGA, elektronika, CSP, LED, Flip Chip, półprzewodnik Napięcie lampy: 90KV
Waga: 1900kg Pobór energii: 3,5 kW
High Light:

Wbudowany sprzęt do kontroli półprzewodników 2D

,

sprzęt do kontroli półprzewodników LX2000

,

elektroniczna maszyna rentgenowska LX2000

Fabryka bezpośrednio dostarcza maszynę rentgenowską 2D z wbudowanym mikrofokusem, aby sprawdzić elektroniczny półprzewodnikowy IGBT z automatycznym rozpoznawaniem defektów





Parametry techniczne i specyfikacje

Podsumowanie systemu
Ślad stopy2595 (szer.) × 1392 (gł.) × 1992 (wys.) mm
Ciężar maszyny1900 kg (prześwietlenie) / 700 kg (przenośnik)
ZasilaczAC 110~220V, 50/60Hz
Rozmiar opakowania sklejki180(szer)×170(gł)×190(wys)cm (prześwietlenie) 150(sz)×105(gł)×120(wys)cm (przenośnik)
Waga opakowania2000kg (prześwietlenie) / 800kg (przenośnik)
Pobór energii3,5 kW
Lampa rentgenowska
Typ ruryZapieczętowany
Maks.Moc8W
Napięcie0~90kV (regulowany)
Rozmiar punktu ostrości5μm
System obrazowania
DetektorDetektor płaskoekranowy (FPD)
Rozmiar piksela85μm
Efektywny obszar wykrywania130*130mm
Szybkość klatek20fps
Matryca pikseli1536*1536
Powiększenie systemu200X
Oprogramowanie
Automatyczny pomiarAutomatyczna kontrola i analiza komponentów Ok i NG
Tryb CNCProgramowalna kontrola CNC, łatwa obsługa i przyjazna dla użytkownika
PrzeróbkaWsparcie systemu zarządzania bazą danych przeróbek
Łącze danychObsługa systemu MES/ERP/SPC
NawigacjaWygodny system pozycjonowania punktu docelowego
System sterowania ruchem
Kontrola ruchuJoystick, klawiatura, mysz i panel dotykowy (PLC)
Regulowana szerokość tunelu80~350mm
Maks.Próbka kontrolna400*350mm/10kg
min.Próbka kontrolna100*80mm
ManipulatorAutomatyczny system wbudowany
Komputer przemysłowy
Monitor22-calowy wyświetlacz LCD FHD
System operacyjnyWindows 10 64-bitowy
Dysk twardy1TB
Baran8 GB
Model procesoraProcesor Intel i7
Inne funkcje
Oszczędzanie energiiX-Ray Auto-off, gdy jest bez pracy przez ponad 5 minut
Operacja bezpieczeństwaBlokada elektromagnetyczna, lampka ostrzegawcza
Zarządzanie UrzędamiZarządzanie hasłami
Bezpieczeństwo rentgenowskie<1μSv/h (spełnia wszystkie międzynarodowe standardy)
* Specyfikacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością producenta systemu.



To zdjęcie rentgenowskie jest przeznaczone do obrazowania rentgenowskiego w wysokiej rozdzielczości dla przemysłu elektronicznego.Ten wszechstronny system jest skuteczny w wielu zastosowaniach w procesie produkcji PCB.Obejmuje to BGA, CSP, QFN, flip chip, COB i różne komponenty SMT.jest potężnym narzędziem wspierającym rozwój procesu, monitorowanie procesu i udoskonalanie operacji przeróbek.Dzięki wydajnemu i łatwemu w obsłudze interfejsowi oprogramowania, x ray jest w stanie zaspokoić potrzeby małych i dużych fabryk.

Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D 0



Funkcje i cechy



Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D 1



Obrazy inspekcyjne

Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D 2



Wniosek

Sprzęt do kontroli półprzewodników Micro Focus X Ray Inline 2D 3

Szeroko stosowany do BGA, CSP, Flip Chip, LED, bezpieczników, diod, PCB, półprzewodników, przemysłu akumulatorowego, małych
Odlewy metalu, moduł złącza elektronicznego, kable, komponenty lotnicze, przemysł fotowoltaiczny itp.
