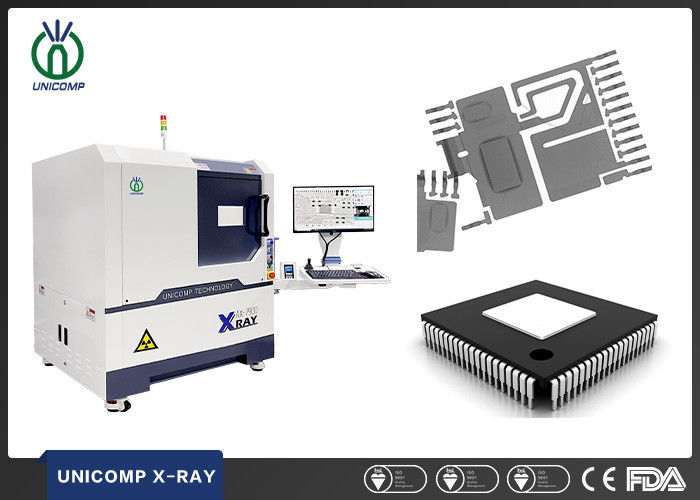

Zgodność z CE FDA urządzenie rentgenowskie Unicomp AX7900 do EMS SMT PCBA BGA QFN CSP lutowanie Kontrola nieważności
Opis:
90KV 5μm rurka rentgenowska, detektor FPD. Wielofunkcyjna stacja robocza, standardowy ruch wieloosiowy XY z ruchem nachylenia ±60° (opcjonalnie).Ruch osi Z dla rurki rentgenowskiej i FPD w celu zwiększenia/zmniejszenia powiększenia/FOV. Wygodny system pozycjonowania punktu docelowego. Wielofunkcyjny system przetwarzania obrazu DXI z programowaniem XY do wielu procedur inspekcji obrazu. Maksymalna powierzchnia ładowania 420 mm x 420 mm, maks.obszar wykrywania 380 x 380 mm, z powiększeniem 300X.
Właściwości:
90KV 5μm rurka rentgenowska, detektor FPD.
Wielofunkcyjna stacja robocza, ruch wieloosiowy X-Y.
Układy sterujące ruchem obejmują: ruch stołu X/Y plus ruch rury osi Z i ruch detektora, ruch nachylenia ±60° (opcjonalnie).
Wielofunkcyjny system przetwarzania obrazu DXI.
Funkcja programowania X/Y dla wielu procedur kontroli obrazu
Maksymalna powierzchnia ładowania 420 mm x 420 mm, maksymalna powierzchnia wykrywania 380 x 380 mm, z powiększeniem systemu ~ 300X.
Automatyczne pomiary pustki/obszaru BGA oraz generowanie raportów.
Zastosowanie:
LED, SMT, BGA, CSP, inspekcja chipów.
Półprzewodniki, komponenty opakowaniowe, przemysł baterii.
Komponenty elektroniczne, części samochodowe, przemysł fotowoltaiczny.
Odlewanie aluminiowe, formowanie plastiku.
Ceramika, inne przemysły specjalne
Specyfikacje:
| Podsumowanie systemu |
| Odcisk |
1200 ((W) × 1200 ((D) × 1500 ((H) mm |
| Maszyna |
1130 kg |
| Zasilanie |
AC 110/220V, 50/60Hz |
| Wielkość opakowania ze sklejki |
1350 ((W) × 1350 ((D) × 1800 ((H) mm |
| Waga opakowania |
1330 kg |
| Zużycie energii |
10,3 kW |
| Rury rentgenowskie |
| Rodzaj rury |
Zamknięte |
| Maksymalna moc. |
8W |
| napięcie |
0 ~ 90 kV (regulowalne) |
| Wielkość punktu ostrości |
5 μm |
| System obrazowania |
| Detektor |
Detektor płaskich paneli (FPD) |
| Wielkość pikseli |
85 μm |
| Efektywny obszar wykrywania |
65*65 mm |
| Ceny klatek |
40 fps |
| Matryca pikseli |
768*768 |
| System powiększania |
600X |
| Oprogramowanie |
| Automatyczne pomiary |
BGA Pustki lutowe Automatyczne pomiary i wsparcie danych/wyjście graficzne |
| Wielokrotne narzędzia pomiarowe |
Wspieranie pomiaru odległości, kąta, średnicy, wielokąta, szybkości napełniania PTH itp. |
| Tryb CNC |
Kontrolę programowalną CNC, łatwą obsługę i przyjazną dla użytkownika |
| Wyświetlacz w czasie rzeczywistym |
W czasie rzeczywistym wyświetlanie danych roboczych napięcia, prądu, kąta, daty itp. |
| Nawigacja |
Wygodny system pozycjonowania punktu docelowego |
| System sterowania ruchem |
| Kontrola ruchu |
Joystick, klawiatura i mysz |
| Maks. powierzchnia ładowania/waga |
520*420 mm / 10 kg |
| Maks. obszar kontroli |
460*400 mm |
| kąt nachylenia |
± 30° |
| Manipulator |
5-osiowe z X / Y / Z1 / Z2 / T |
| PC przemysłowe |
| Monitor |
Wyświetlacz LCD FHD 24 |
| System OS |
Windows 10 64 bitów |
| Dysk twardy |
1 TB |
| RAM |
8 GB |
| Model procesora |
Procesor Intel i7 |
| Inne cechy |
| Oszczędność energii |
Promieniowanie rentgenowskie automatycznie wyłącza się, gdy nie działa dłużej niż 5 minut |
| Bezpieczeństwo rentgenowskie |
< 1μSv/h (odpowiada wszystkim międzynarodowym normom) |
| Zarządzanie organem |
System zarządzania dostępem do odcisków palców i wsparcie dostępu do hasła. |
| Operacja bezpieczeństwa |
Elektromagnetyczne blokady, światło ostrzegawcze i monitor przecieków promieniowania w czasie rzeczywistym |
| * Specyfikacje mogą ulec zmianie bez uprzedzenia. Wszystkie znaki towarowe są własnością producenta systemu. |
