Szczegóły Produktu:
Zapłata:
|
Nazwa: | BGA X Ray Inspection Machine | aplikacji: | SMT, EMS, BGA, Elektronika, CSP, LED, Flip Chip, Semiconductor |
---|---|---|---|
Napięcie Tube: | 100KV | Wzmacniacz: | FPD |
Zasięg promieniowania rentgenowskiego: | 48 mm x 54 mm | Wyciek promieniowania rentgenowskiego: | <1 uSv / h |
High Light: | System inspekcji bga x ray,wyposażenie inspekcji BGA |

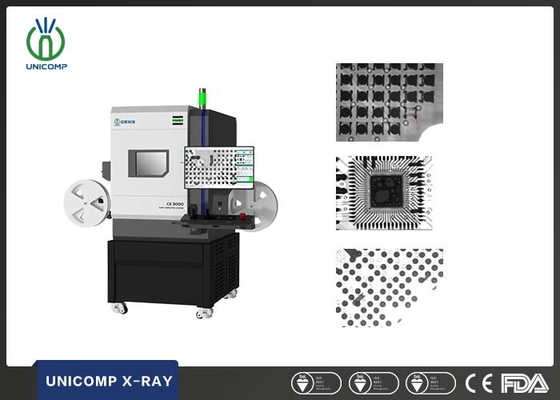

Benchtop Electronics PCBA mikro-ogniskowa BGA X Ray Inspection Machine
NASZE USŁUGI
1. Twoje zapytanie zostanie udzielone w ciągu 12 godzin.
2. Oryginalny produkcji dla klientów, w konkurencyjnej cenie.
3. Zapewniamy roczną gwarancję, bezpłatne szkolenie i wsparcie dla całego życia technologii.
4. możemy zorganizować przesyłkę drogą lotniczą, DHL, Fedex, UPS, i przez Morze, itp. Dla ciebie,
i da ci tropienie NIE. po wysyłce.
5. Dobrze wyszkolony i profesjonalny zespół obsługi posprzedażnej, aby Ci pomóc.
6. Ręczny pakiet z maszyną. Pokaże ci, jak używać maszyny krok po kroku.
7. Produkty są wysyłane dopiero po otrzymaniu płatności.
Pozycja | Definicja | Okular |
Parametry systemu | Rozmiar | 750 (litr) x 570 (szer.) X 890 (wys.) Mm |
Waga | 300 kg | |
Moc | 220AC / 50Hz | |
Pobór energii | 0,5 kW | |
Lampa rentgenowska | Rodzaj | Zamknięte |
Maks. Napięcie | 100 kV | |
Maksymalna moc | 200μA | |
Rozmiar punktu | 5μm | |
Detektor | Wzmacniacz | FPD |
Zasięg promieniowania rentgenowskiego | 48 mm x 54 mm | |
Rozkład | 208Lp / cm | |
Stacja robocza | Max.Loading Size | 200 mm x 200 mm |
Max.Specjalny obszar | 200 mm x 200 mm | |
Ukośne widoki kątów | Obrotowy uchwyt 360 ° (opcjonalnie) | |
Wyciek promieniowania rentgenowskiego | <1μSv / h |
Funkcje kontroli rentgenowskiej:
(1) Pokrycie wad procesowych do 97%. Wady kontrolne obejmują: Puste lutowie, Most, Brak lutowania, pustki, brakujące komponenty, i tak dalej. W szczególności, BGA, CSP i inne urządzenia do lutowania mogą być również sprawdzane przez X-Ray.
(2) Większy zasięg testu. Może sprawdzić, gdzie gołym okiem i testem online nie można sprawdzić. Takich jak PCBA uznano za wadliwe, podejrzenie przerwania wewnętrznego obwodu PCB, prześwietlenie można szybko sprawdzić.
(3) Czas przygotowania testu jest znacznie skrócony.
(4) Może obserwować inne sposoby wykrywania nie można wiarygodnie wykryć wad, takich jak: Puste lutowanie, otwory powietrzne i złe formowanie i tak dalej.
(5) Tablica dwuwarstwowa i płyty wielowarstwowe tylko jedna kontrola (z funkcją warstwową).
(6) Potrafi podać odpowiednie informacje pomiarowe, wykorzystywane do oceny procesu produkcyjnego. Takich jak grubość pasty lutowniczej, połączenia lutowane pod ilością lutu.
Obrazy kontrolne:
