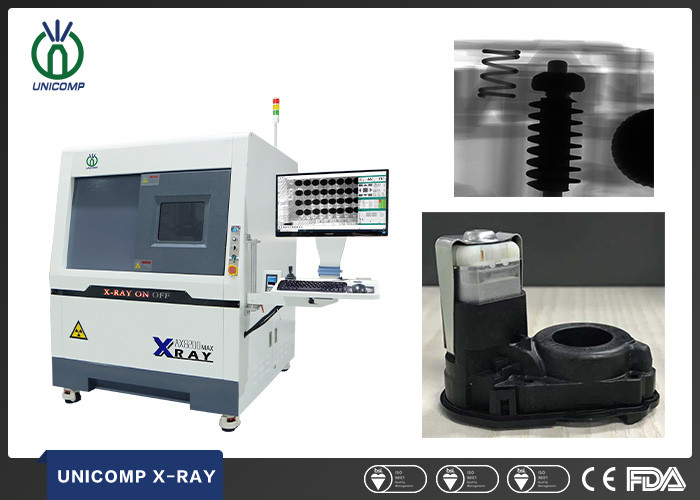

Close Tube Unicomp X Ray AX8200 Max 5μM do elektroniki samochodowej
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
UNICOMP
Certyfikacja:
CE, FDA
Numer modelu:
AX8200MAX
Nieruchomości handlowe
Minimalna ilość zamówienia:
1 zestaw
Cena:
can negotiate
Warunki płatności:
T/T, L/C
Możliwość zaopatrzenia:
300 zestawów miesięcznie
Podsumowanie produktu
Używanie Unicomp AX8200Max z zamkniętą tubą Microfocus X-ray do wykrywania wewnętrznych wad jakości elektroniki samochodowej; Pola aplikacji Szeroko stosowany do BGA, CSP, Flip Chip, LED, bezpieczników, diod, PCB, półprzewodników, przemysłu akumulatorowego, małych Odlewy metalu, moduł złącza ...
Szczegóły produktu
Podkreślić:
Close Tube Unicomp X Ray
,elektronika samochodowa Unicomp X Ray
,sprzęt do wykrywania promieni X 5μm
Tube Voltage:
0~90kV (regulowany)
Tube Type:
Zapieczętowany
Focus Spot Size:
5μm
Detector:
Detektor płaskoekranowy (FPD)
Packing Weight:
1500 kg
Power Supply:
AC 110~220V, 50/60Hz
Opis produktu
Używanie Unicomp AX8200Max z zamkniętą tubą Microfocus X-ray do wykrywania wewnętrznych wad jakości elektroniki samochodowej;
Pola aplikacji
Szeroko stosowany do BGA, CSP, Flip Chip, LED, bezpieczników, diod, PCB, półprzewodników, przemysłu akumulatorowego, małych
Odlewy metalu, moduł złącza elektronicznego, kable, komponenty lotnicze, przemysł fotowoltaiczny itp.
Funkcja i cechy
1. Laserowy lokalizator stołu inspekcyjnego o dużym rozmiarze do precyzyjnej lokalizacji
2. 24-calowy interaktywny dotykowy wyświetlacz LCD FHD
3. Dokładna kontrola, programowanie CNC automatyczne pozycjonowanie
4. Kontrola przechyłu FPD 60 °
5. System zarządzania dostępem do linii papilarnych
6. Monitorowanie promieniowania w czasie rzeczywistym
| Podsumowanie systemu | |
| Ślad stopy | 1280 (szer.) × 1500 (głęb.) × 1705 (wys.) mm |
| Ciężar maszyny | 1400 kg |
| Zasilacz | AC 110~220V, 50/60Hz |
| Rozmiar opakowania sklejki | 175 (szer.) × 155 (gł.) × 200 (wys.) cm |
| Waga opakowania | 1500 kg |
| Pobór energii | 1,0 kW |
| Lampa rentgenowska | |
| Typ rury | Zapieczętowany |
| Maks.Moc | 8W |
| Napięcie | 0~90kV (regulowany) |
| Rozmiar punktu ostrości | 5μm |
| System obrazowania | |
| Detektor | Detektor płaskoekranowy (FPD) |
| Rozmiar piksela | 85μm |
| Efektywny obszar wykrywania | 130*130mm |
| Szybkość klatek | 20fps |
| Matryca pikseli | 1536*1536 |
| Powiększenie systemu | 600X |
| Oprogramowanie | |
| Automatyczny pomiar | Luty lutownicze BGA Automatyczne pomiary i obsługa danych/wyjścia graficznego |
| Wiele narzędzi pomiarowych | Obsługa pomiaru odległości, kąta, średnicy, wielokąta, szybkości napełniania PTH itp. |
| Tryb CNC | Programowalna kontrola CNC, łatwa obsługa i przyjazna dla użytkownika |
| Wyświetlanie w czasie rzeczywistym | Wyświetlanie w czasie rzeczywistym danych roboczych napięcia, prądu, kąta, daty itp |
| Nawigacja | Wygodny system pozycjonowania punktu docelowego |
| System sterowania ruchem | |
| Kontrola ruchu | Joystick, klawiatura, mysz i panel dotykowy |
| Maks.Powierzchnia załadunku/waga | 610*610mm/10kg |
| Maks.Obszar inspekcji | 550*550mm |
| Ukośne widoki | Maks.60° |
| Manipulator | 6-osiowa z X / Y / Z1 / Z2 / T1 / T2 |
| Komputer przemysłowy | |
| Monitor | 24-calowy interaktywny dotykowy wyświetlacz LCD FHD |
| System operacyjny | Windows 10 64-bitowy |
| Dysk twardy | 1TB |
| Baran | 8 GB |
| Model procesora | Procesor Intel i7 |
| Inne funkcje | |
| Drzwi otwarte | Elektryczne przesuwanie |
| Bezpieczeństwo rentgenowskie | <1μSv/h (spełnia wszystkie międzynarodowe standardy) |
| Zarządzanie Urzędami | System zarządzania dostępem do linii papilarnych i obsługa dostępu do hasła. |
| Operacja bezpieczeństwa | Blokada elektromagnetyczna, lampka ostrzegawcza i monitor wycieku promieniowania w czasie rzeczywistym |
| * Specyfikacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością producenta systemu. | |
Obrazy inspekcyjne
Ślad stopy
