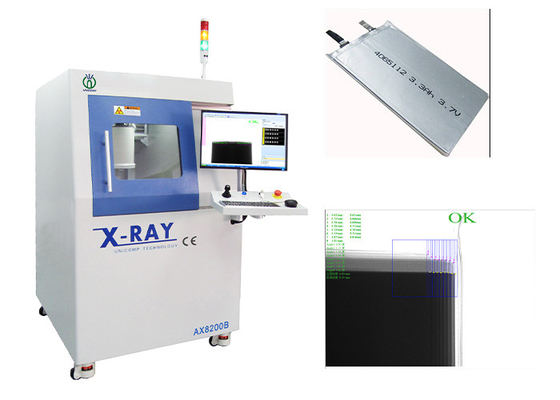

4-osiowa manipulacyjna maszyna do skanowania rentgenowskiego Unicomp AX8200B do katody baterii litowej
Szczegóły produktu
Maszyna do skanowania rentgenowskiego 4 osi
,Manipulacyjna maszyna do skanowania rentgenowskiego
,Urządzenie do skanowania rentgenowskiego AX8200B
AX8200B maszyna rentgenowska do cylindrycznej baterii litowej CNC programowalna inspekcja z automatycznym pomiarem
Charakterystyka:
● Rurka rentgenowska o napięciu 100KV 5μm, wzmacniacz obrazu z kamerą CCD o pojemności 2 mega pikseli.
● Układy sterujące ruchem obejmują: ruch nachylenia ±60°, ruch stołu X/Y oraz ruch rury osi Z i detektora.
● Wielofunkcyjny system przetwarzania obrazu DXI
● Funkcja programowania X/Y dla wielu procedur kontroli obrazu
● Maksymalna powierzchnia ładowania 510 mm x 420 mm, maksymalna powierzchnia wykrywania 435 x 385 mm z powiększeniem systemu ~ 300X.
●Automatyczne pomiary pustki/obszaru BGA oraz generowanie raportów.
Zastosowanie:
BGA, CSP, LED, Flip Chip, półprzewodnik,
Przemysł baterii, odlewy drobnych metali,
Moduł łącznika elektronicznego,
Komponenty lotnicze, przemysł fotowoltaiczny,
Maszyna AX-8200 jest przeznaczona do wykonywania zdjęć rentgenowskiej o wysokiej rozdzielczości przede wszystkim dla przemysłu elektronicznego.Ten wszechstronny system jest skuteczny w wielu zastosowaniach w procesie produkcji PCBW tym BGA, CSP, QFN, Flip Chip, COB oraz szeroki zakres komponentów SMT.monitorowanie procesu i udoskonalenie operacji przetwarzania. Wspierany przez potężny i łatwy w obsłudze interfejs oprogramowania, AX-8200 jest w stanie rozwiązać zarówno małe, jak i duże wymagania fabryczne.
Inne przemysły specjalne.
| Pozycja | Definicja | Specyfikacje |
| Parametry systemu | Wielkość | 1080 ((L) X1180 ((W) X1730 ((H) mm |
| Waga | 1150 kg | |
| Władza | 220AC/50HZ | |
| Zużycie energii | 00,8 kW | |
| Rury rentgenowskie | Rodzaj | Zamknięte |
| Max.W napięciu | 90kv/100kv | |
| Maks. Moc | 8W | |
| Wielkość miejsca | 5 μm | |
| System rentgenowskie | Wzmocnienie | 4" wzmacniacz obrazu |
| Monitor | 22" LCD | |
| System powiększania | 600X | |
| Region wykrywania | Maksymalny rozmiar ładowania | 510 mm x 420 mm |
| Maks.Obszar inspekcji | 435 mm x 385 mm | |
| Wyciek promieniowania rentgenowskiego | < 1 μSv/h | |
Obrazy z inspekcji:
-
