Elektronika X-Ray Machine Precision Control CNC Programming do wykrywania wad układu chipsetowego
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
UNICOMP
Certyfikacja:
CE, FDA
Numer modelu:
AX7900
Nieruchomości handlowe
Minimalna ilość zamówienia:
1SET
Cena:
can negotiate
Warunki płatności:
T/T, akredytywa
Możliwość zaopatrzenia:
300 zestawów miesięcznie
Podsumowanie produktu
Wiązka przewodów Wykrywanie jakości Elektronika AX7900 Unicomp Urządzenia rentgenowskie Opis maszyny rentgenowskiej do układów scalonych AX7900: Rura rentgenowska 90KV 5μm, detektor FPD. Wielofunkcyjna stacja robocza, standardowy ruch wieloosiowy XY z ruchem pochylenia ±60° (opcja). Ruch osi Z dla ...
Szczegóły produktu
Podkreślić:
Precyzyjna elektronika sterowania maszyny rentgenowskiej
,Maszyna do X-ray CNC do programowania elektroniki
,Elektronika X-Ray Machine dla zestawu chipów
Name:
Urządzenia do kontroli rentgenowskiej Unicomp
Application:
SMT, EMS, BGA, elektronika, CSP, LED, Flip Chip, półprzewodniki
Tube Voltage:
80KV/90KV
Industry:
Branża elektroniczna
Size:
1215 (dł.) x 1325 (szer.) x 1700 (wys.) mm
X-Ray Leakage:
< 1uSv/godz
Weight:
1240 kg
Power Consumption:
0,8 kW
Opis produktu
Wiązka przewodów Wykrywanie jakości Elektronika AX7900 Unicomp Urządzenia rentgenowskie

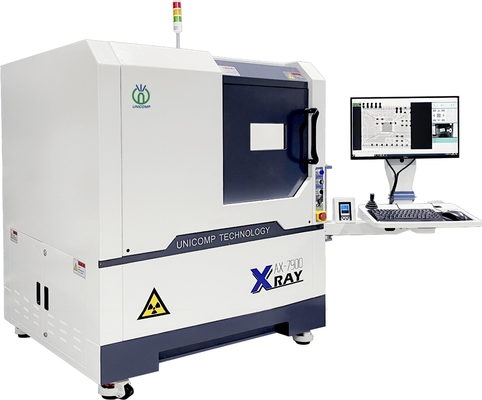

Opis maszyny rentgenowskiej do układów scalonych AX7900:
Rura rentgenowska 90KV 5μm, detektor FPD. Wielofunkcyjna stacja robocza, standardowy ruch wieloosiowy XY z ruchem pochylenia ±60° (opcja). Ruch osi Z dla rury rentgenowskiej i FPD w celu zwiększenia/zmniejszenia powiększenia/FOV. Wygodny system pozycjonowania punktu docelowego. Wielofunkcyjny system przetwarzania obrazu DXI z programowaniem XY dla wielu rutyn inspekcji obrazu. Maks. obszar ładowania 600 mm x 520 mm, maks. obszar detekcji 505 x 440 mm, z powiększeniem geometrycznym ~52X.
ZASTOSOWANIE maszyny rentgenowskiej do układów scalonych AX7900:
- Inspekcja LED, SMT, BGA, CSP, Flip Chip.
- Przemysł półprzewodników, komponentów opakowaniowych, baterii.
- Komponenty elektroniczne, części samochodowe, przemysł fotowoltaiczny.
- Odlewanie ciśnieniowe aluminium, formowanie tworzyw sztucznych.
- Ceramika, inne branże specjalistyczne
CECHY maszyny rentgenowskiej do układów scalonych AX7900:
- Rura rentgenowska 90KV 5μm, detektor FPD.
- Wielofunkcyjna stacja robocza, ruch wieloosiowy X-Y. Ruch "łukowy" ±60° (opcja).
- Sterowanie ruchem obejmuje ruch stołu X/Y oraz ruch rury i detektora w osi Z, ruch pochylenia ±60° (opcja).
- Wielofunkcyjny system przetwarzania obrazu DXI.
- Funkcja programowania X/Y dla wielu rutyn inspekcji obrazu
- Maks. obszar ładowania 600 mm x 520 mm, maks. obszar detekcji 505 x 440 mm, z powiększeniem geometrycznym ~52X.
- Automatyczny pomiar pustek/obszaru BGA oraz generowanie raportów.
Specyfikacje techniczne AX7900
| Pozycja | Definicja | Specyfikacje |
| Parametry systemu | Rozmiar | 1215(D)x1325(S)x1700(W)mm |
| Waga | 1240kg | |
| Zasilanie | 220AC/50Hz | |
| Pobór mocy | 0.8kW | |
| Rura rentgenowska | Typ | Zamknięta |
| Maks. napięcie | 90kV | |
| Maks. moc | 8W | |
| Rozmiar plamki | 5μm | |
| System rentgenowski | Wzmacniacz obrazu | FPD |
| Monitor | 24-calowy LCD | |
| Powiększenie geometryczne | 52X | |
| Obszar detekcji | Maks. rozmiar ładowania | 600mm x 520mm |
| Maks. obszar inspekcji | 505mm x 440mm | |
| Wyciek promieniowania rentgenowskiego | <1μSv/h | |

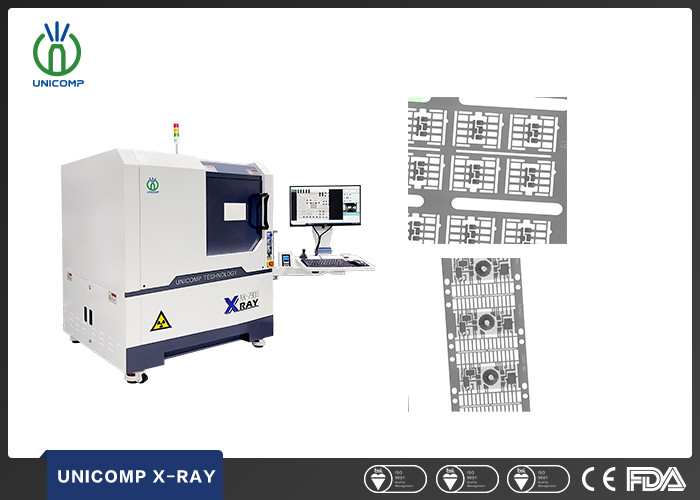

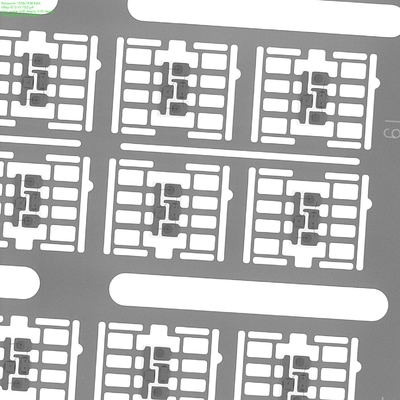

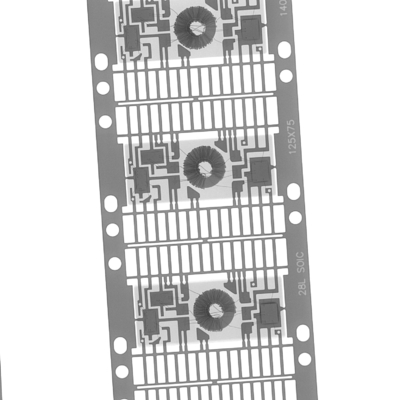

Obrazy inspekcyjne maszyny rentgenowskiej do układów scalonych AX7900:
