Szczegóły Produktu:
Zapłata:
|
| Napięcie rurki: | 0 ~ 90 kV (regulowane) | Rodzaj tuby: | Zapieczętowany |
|---|---|---|---|
| Rozmiar punktu ostrości: | 5μm | Detektor: | Płaski detektor panelowy (FPD) |
| Waga opakowania: | 1620 kg | Zasilanie: | AC 110~220V, 50/60Hz |
| Podkreślić: | Badanie rentgenowskie elektroniki,Inspekcja FPD promieniowaniem rentgenowskim,Profesjonalna inspekcja rentgenowska |
||

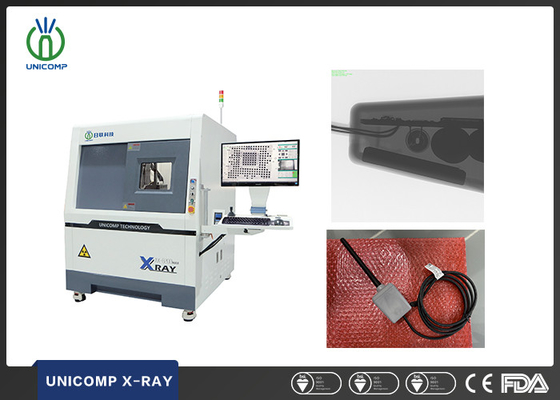

Badanie rentgenowskie elektroniki

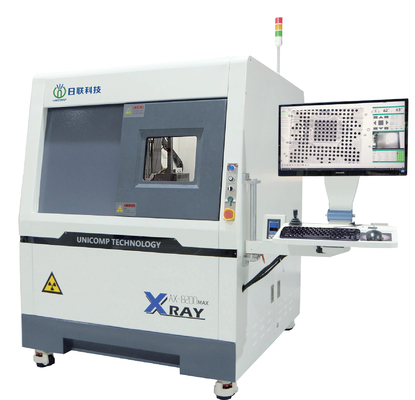

SspecyfikacjaZMaszyna do promieniowania rentgenowskiego SMT
| Podsumowanie systemu | |
| Odcisk | 1280 ((W) × 1500 ((D) × 1704 ((H) mm |
| Maszyna | 1450 kg |
| Zasilanie | AC 110~220V, 50/60Hz |
| Wielkość opakowania ze sklejki | 1750 ((W) × 1920 ((D) × 2000 ((H) cm |
| Waga opakowania | 1620 kg |
| Zużycie energii | 10,5 kW |
| Rury rentgenowskie | |
| Rodzaj rury | Zamknięte |
| Maksymalna moc. | 8W |
| napięcie | 0 ~ 90 kV (regulowalne) |
| Wielkość punktu ostrości | 5 μm |
| System obrazowania | |
| Detektor | Detektor płaskich paneli (FPD) |
| Wielkość pikseli | 84 μm |
| Efektywny obszar wykrywania | 129*129mm |
| Ceny klatek | 30 FPS |
| Matryca pikseli | 1536*1536 |
| System powiększania | 600X |
| Oprogramowanie | |
| Automatyczne pomiary | BGA Pustki lutowe Automatyczne pomiary i wsparcie danych/wyjście graficzne |
| Wielokrotne narzędzia pomiarowe | Wspieranie pomiaru odległości, kąta, średnicy, wielokąta, szybkości napełniania PTH itp. |
| Tryb CNC | Kontrolę programowalną CNC, łatwą obsługę i przyjazną dla użytkownika |
| Wyświetlacz w czasie rzeczywistym | W czasie rzeczywistym wyświetlanie danych roboczych napięcia, prądu, kąta, daty itp. |
| Nawigacja | Wygodny system pozycjonowania punktu docelowego |
| System sterowania ruchem | |
| Kontrola ruchu | Joystick, klawiatura, mysz i panel dotykowy |
| Maks. powierzchnia ładowania/waga | 610*610mm / 10kg |
| Maks. obszar kontroli | 550*550 mm |
| Wyobraźnia ozdobna | Maks. 60° (X-ray i detektor)
|
| Manipulator | 6 osi z X / Y / Z1 / Z2 / T1 / T2 |
| PC przemysłowe | |
| Monitor | 24 FHD interaktywny wyświetlacz LCD dotykowy |
| System OS | Windows 10 64 bitów |
| Dysk twardy | 1 TB |
| RAM | 16 GB |
| Model procesora | Procesor Intel i7 |
| Inne cechy | |
| Drzwi otwarte. | Elektryczne przesuwanie |
| Bezpieczeństwo rentgenowskie | < 1μSv/h (odpowiada wszystkim międzynarodowym normom) |
| Zarządzanie organem | System zarządzania dostępem do odcisków palców i wsparcie dostępu do hasła. |
| Operacja bezpieczeństwa | Elektromagnetyczne blokady, światło ostrzegawcze i monitor przecieków promieniowania w czasie rzeczywistym |
| *Specyfikacje mogą ulec zmianie bez uprzedzenia. Wszystkie znaki towarowe są własnością producenta systemu. | |
Obszary zastosowań urządzeń rentgenowych
Jest szeroko stosowany w takich gałęziach przemysłu jak BGA, CSP, Flip Chip, LED, Fuse, Dioda, PCB, Półprzewodnik, Bateria, Małe Odlewy Metalowe, Moduły łączników elektronicznych, Kable, Komponenty lotnicze,i fotowoltaiczne, między innymi.
Funkcja i cechy urządzenia rentgenowskiego
Inspekcja Obrazy urządzenia rentgenowskiego SMT
