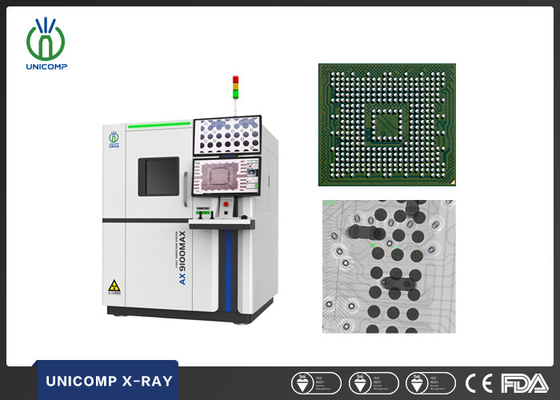

SMT PCB X-Ray Machine Unicomp AX9100MAX Wysokiej rozdzielczości Mikron Focus Spot Size dla BGA Voids i Inspekcji Pasty Lutowej
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
UNICOMP
Certyfikacja:
CE, FDA
Numer modelu:
AX9100max
Nieruchomości handlowe
Minimalna ilość zamówienia:
1 SET
Cena:
can negotiate
Warunki płatności:
L/C, T/T
Możliwość zaopatrzenia:
100 kompletów/miesiąc
Podsumowanie produktu
Znajduje szerokie zastosowanie w różnych dziedzinach, w tym BGA, CSP, Flip Chip, LED, bezpiecznik, dioda, PCB, półprzewodnik, przemysł baterii, odlewy drobnych metali, moduły łączników elektronicznych, kable,i Przemysł fotowoltaiczny, między innymi. Obszary zastosowań Funkcje i cechy Obraz inspekcji ...
Szczegóły produktu
Podkreślić:
Maszyna do wykonywania rentgenowskiej analizy PCB SMT
,Maszyna rentgenowska o wysokiej rozdzielczości
,Maszyna rentgenowska Unicomp AX9100MAX
X-Ray Tube Type:
Uszczelniony typ
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
1455 (W) × 1760 (d) × 1945 (h) mm
Detector:
FPD wysokiej rozdzielczości
Opis produktu
Znajduje szerokie zastosowanie w różnych dziedzinach, w tym BGA, CSP, Flip Chip, LED, bezpiecznik, dioda, PCB, półprzewodnik, przemysł baterii, odlewy drobnych metali, moduły łączników elektronicznych, kable,i Przemysł fotowoltaiczny, między innymi.
-
Obszary zastosowań
-
Funkcje i cechy
-

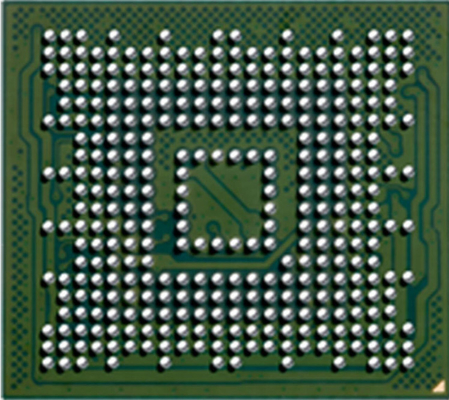

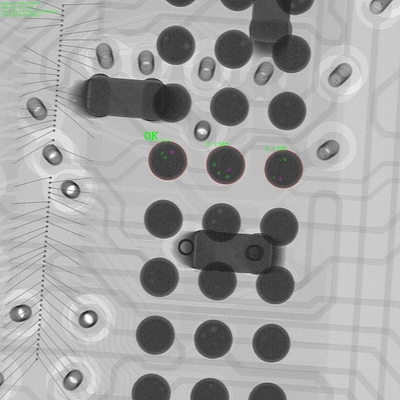

Obraz inspekcji
| Podsumowanie systemu | |
| Odcisk | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Maszyna | 2400 kg |
| Zasilanie |
AC 110~220V, 50/60Hz
|
| Wymiar opakowania | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Waga opakowania | 2600 kg |
| Zużycie energii | 4 kW |
| Rury rentgenowskie | |
| Rodzaj rury Rodzaj | Rodzaj zamknięty |
| Maksymalna moc wyjściowa | 65 W |
| napięcie | 0~130 kV (regulowalne) |
| Wielkość punktu ostrości | ≤ 7 μm |
| System obrazowania | |
| Detektor | Wysoka rozdzielczość FPD |
| Wielkość pikseli | 84 μm |
| Efektywny obszar wykrywania | 129*129mm |
| Ceny klatek | 20 klatek na sekundę |
| Pixel | 1536*1536 |
| System powiększania | 1600X |
| Oprogramowanie | |
| Jedno kliknięcie Zoom in & out | Szybka i automatyczna nawigacja w regionie ROI |
| Stały punkt śledzący podczas nachylenia FPD | Automatyczne podążanie po tabeli podczas oddzielnego nachylania osi |
| Algorytmy do rekonstrukcji obrazu o nadwyższej rozdzielczości | Inteligentnie poprawić ogólną jasność obrazu jednym kliknięciem |
| Automatyczne porównanie obrazów | Inteligentnie dostosować kontrast obrazu z jednym kliknięciem |
| Różnorodność algorytmów przetwarzania filtrów | Funkcje ostrzenia, wzmacniania, odwracania koloru, denozowania obrazu przed przetwarzaniem |
| System sterowania ruchem | |
| Metoda sterowania ruchem | Podwójny joystick, klawiatura i mysz |
| Maksymalny rozmiar ładunku | F620 mm |
| Maks. wielkość inspekcji | 600*450 mm |
| Inspekcja nachylenia | Maksymalnie 60°(rurka i detektor) |
| Etap celu | Rotacja pozioma 360° |
| PC przemysłowe | |
| Monitor (podwójny) | Wyświetlacz 4K HD |
| System operacyjny | Windows 10 64 bitów |
| Dysk twardy | 1 TB |
| RAM | 16G |
| Model procesora | Procesor Intel i7 |
| Inne cechy | |
| Drzwi otwarte. | Ręcznie |
| Operacja bezpieczeństwa | Elektromagnetyczne blokady, światło ostrzegawcze i monitor przecieku promieniowania w czasie rzeczywistym |
| Zarządzanie organem | System zarządzania dostępem do odcisków palców i wsparcie dostępu do hasła |
| Bezpieczeństwo rentgenowskie | < 1μSv/h (odpowiada wszystkim międzynarodowym normom) |
* Specyfikacje mogą ulec zmianie bez uprzedzenia. Wszystkie znaki towarowe są własnością producenta systemu.
-
Rozmiary i wygląd
Ogólna ocena
5 GWIAZDEK
100%
4 gwiazdki
0
3 gwiazdki
0
2 gwiazdki
0
1 gwiazdka
0
Wszystkie recenzje
-
